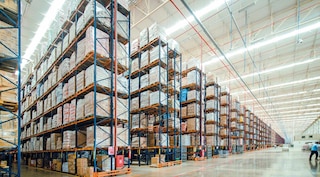

Liczne elementy regalu magazynowego zapewniają bezpieczeństwo instalacji i wygodny dostęp do składowanych ładunków

Elementy regału magazynowego – najwyższa jakość, gwarancja bezpieczeństwa

04 mar 2022

Regały magazynowe składają się z wielu różnych elementów zapewniających stabilność konstrukcji oraz bezpieczne składowanie ładunków. W niniejszym artykule omawiamy ze szczegółami najważniejsze z nich i wyjaśnimy, jaką pełnią funkcję. Za przykład posłuży nam regał paletowy, ponieważ jest najbardziej uniwersalnym z systemów, jednak podstawowe elementy konstrukcyjne takie jak ramy, belki nośne i trawersy, znajdują zastosowanie w każdym rodzaju regałów.

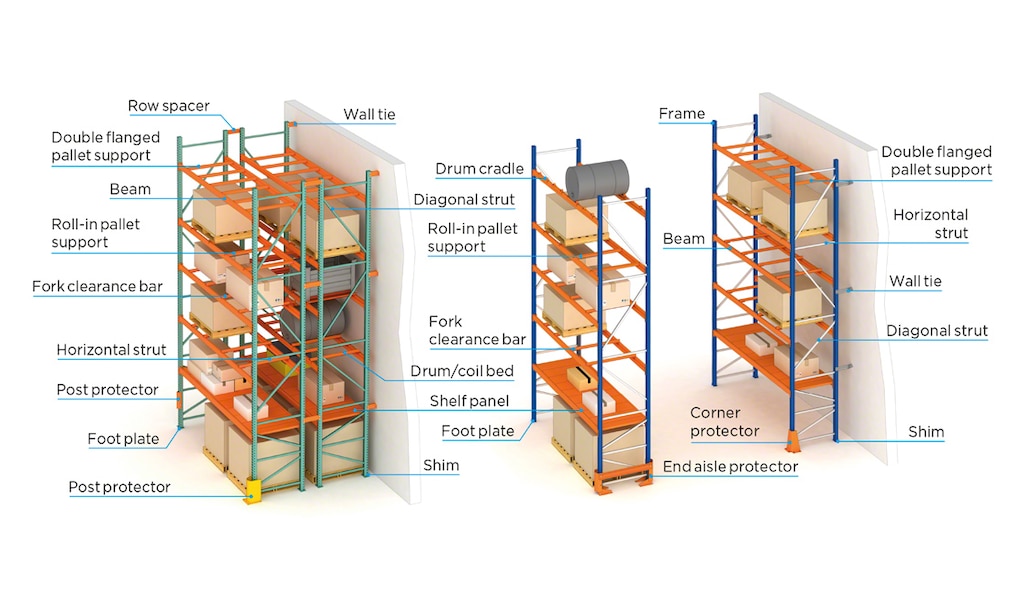

Komponenty regału magazynowego dzielą się na dwie grupy – elementy podtrzymujące (słupy, belki, ramy itd.) oraz uzupełniające, które z kolei można pogrupować według funkcji na: podpory ładunków (półki, podpory beczek), zabezpieczenia (siatki ochronne, zabezpieczenie blokujące itp.) oraz dodatki (podkładki poziomujące, etykiety informacyjne itd.). Większość standardowych elementów regału pokazano na poniższym rysunku. W dalszej części artykułu omawiamy dokładnie ich budowę i funkcje.

Poszczególne elementy regału magazynowego zapewniają bezpieczeństwo, stabilność i nośność konstrukcji
Poszczególne elementy regału magazynowego zapewniają bezpieczeństwo, stabilność i nośność konstrukcji

Główne elementy regału magazynowego

Regały składają się z następujących komponentów:

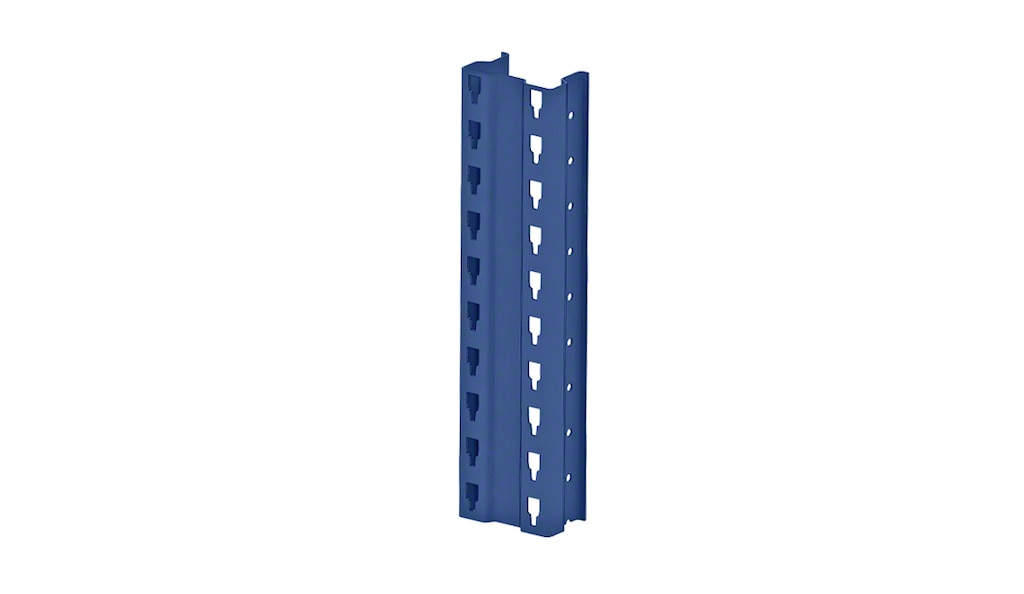

Słupy

Metalowe elementy stanowiące pionową konstrukcję ramy regału. Na rynku dostępnych jest wiele modeli słupów stosowanych zależnie od masy składowanych ładunków i wysokości instalacji. W dolnej części słupa montuje się stopę służącą do przytwierdzenia konstrukcji do posadzki magazynu.

Słupy to metalowe elementy stanowiące pionową konstrukcję ramy
Słupy to metalowe elementy stanowiące pionową konstrukcję ramy

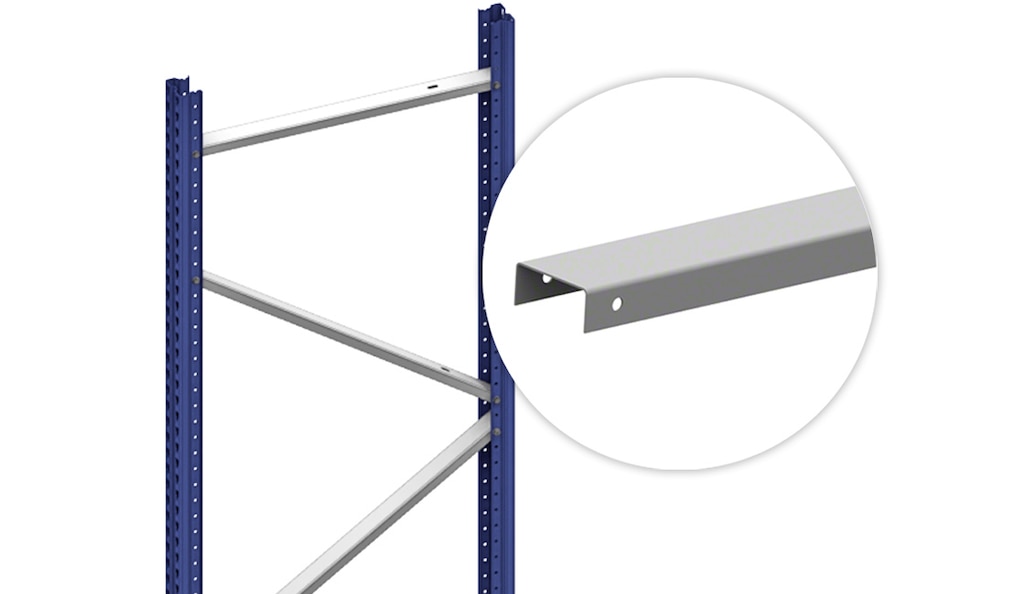

Belka ukośna

Metalowe elementy łączące słupy. Belki zwiększają nośność słupów, zapewniając tym samym odpowiednią stabilność regałów.

Belki ukośne to elementy łączące słupy ramy
Belki ukośne to elementy łączące słupy ramy

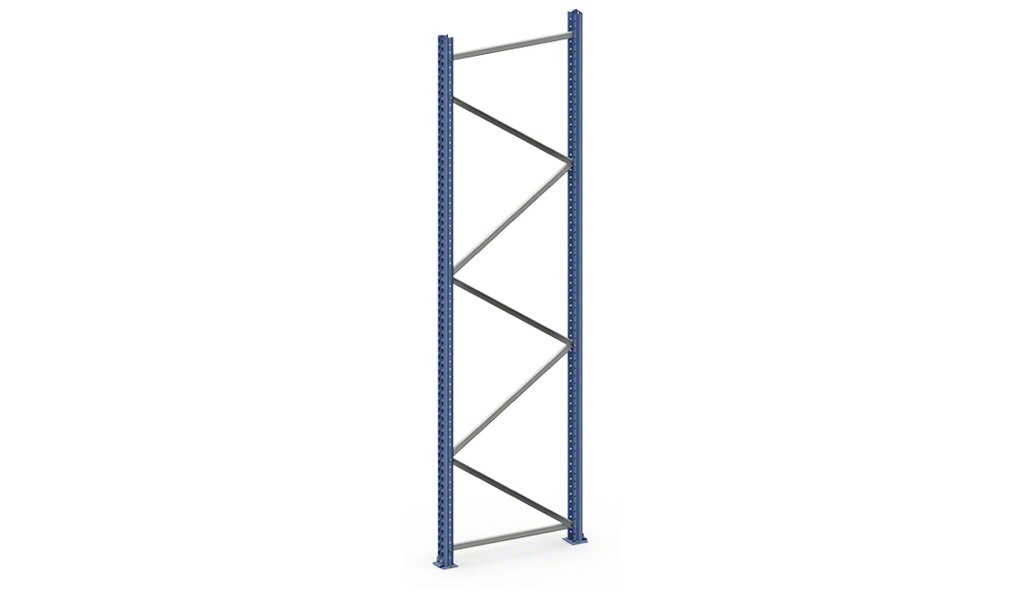

Ramy

Pionowe konstrukcje wsporcze regału złożone z dwóch słupów połączonych belkami ukośnymi, stóp i odpowiednich akcesoriów.

Ramy to najważniejsze pionowe części składowe regału
Ramy to najważniejsze pionowe części składowe regału

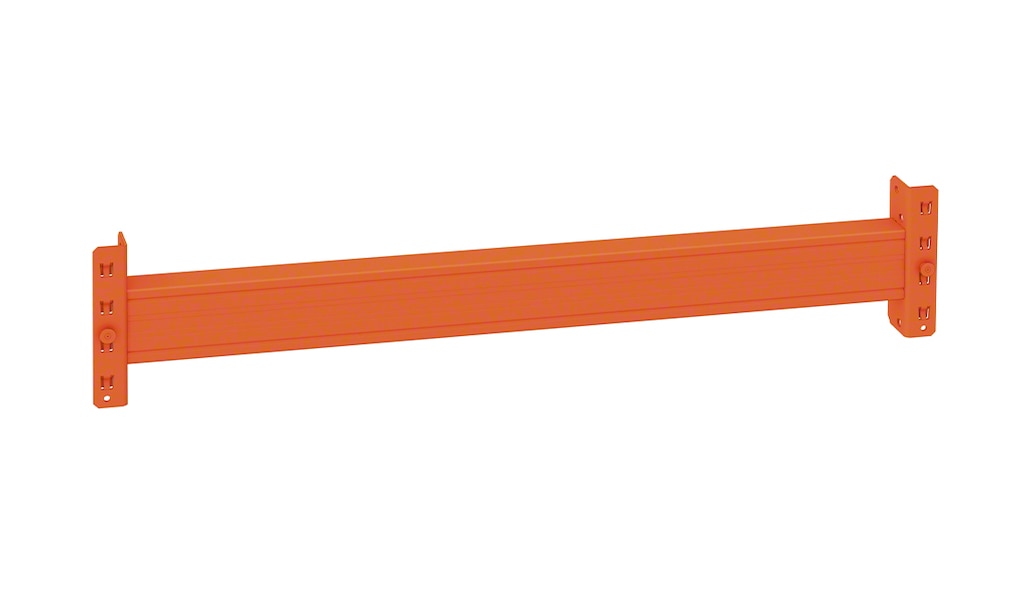

Belki nośne

Poziome profile metalowe mocowane bezpośrednio do ramy. Stanowią element wsporczy dla palety lub półki do składowania towarów. Regały paletowe mogą być wyposażone w dodatkowe odbojniki zabezpieczające towary przed upadkiem.

Belki nośne zapewniają odpowiednią sztywność poziomą konstrukcji
Belki nośne zapewniają odpowiednią sztywność poziomą konstrukcji

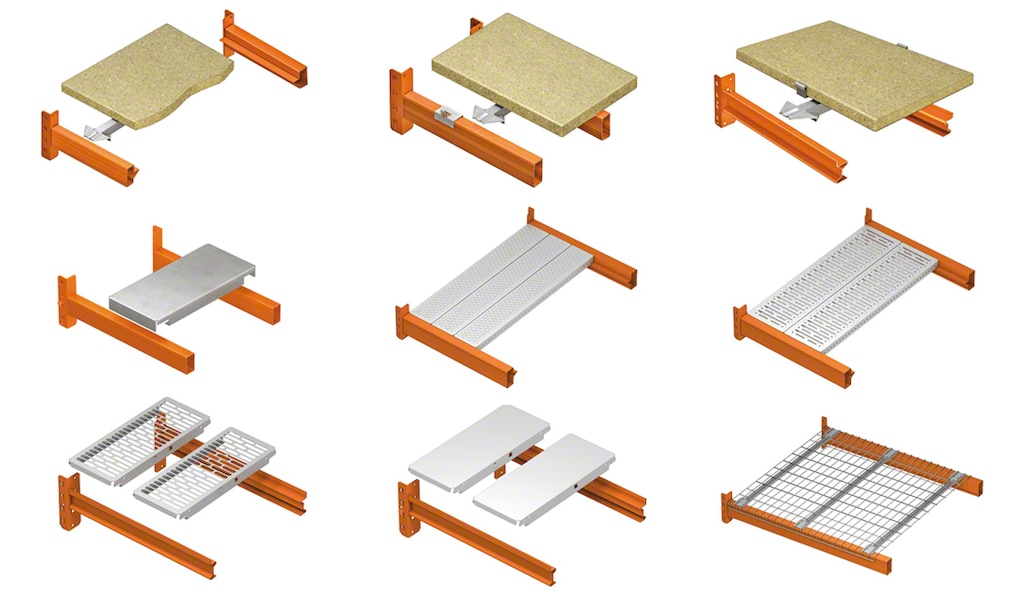

Półki

Poziome elementy regału oparte na belkach nośnych, przeznaczone do składowania towarów. Zależnie od rodzaju przechowywanych ładunków stosuje się panele z siatki, płyty wiórowej lub stali ocynkowanej.

Półki to elementy przeznaczone do składowania ładunków
Półki to elementy przeznaczone do składowania ładunków

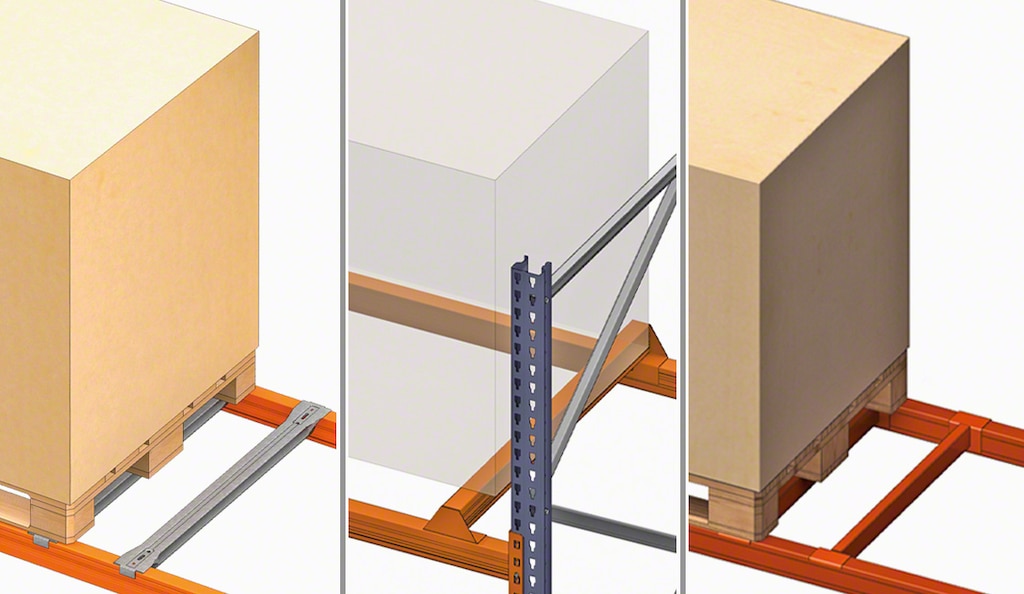

Trawersy

Profile metalowe umieszczane prostopadle do belek w celu zapewnienia ładunkom odpowiedniej podpory. Elementy te chronią palety przed upadkiem, zwiększają ich stabilność oraz umożliwiają odkładanie europalet szerszym bokiem.

Trawersy łączą belki nośne, zapewniając odpowiednią stabilność paletom umieszczanym na regałach szerszym bokiem
Trawersy łączą belki nośne, zapewniając odpowiednią stabilność paletom umieszczanym na regałach szerszym bokiem

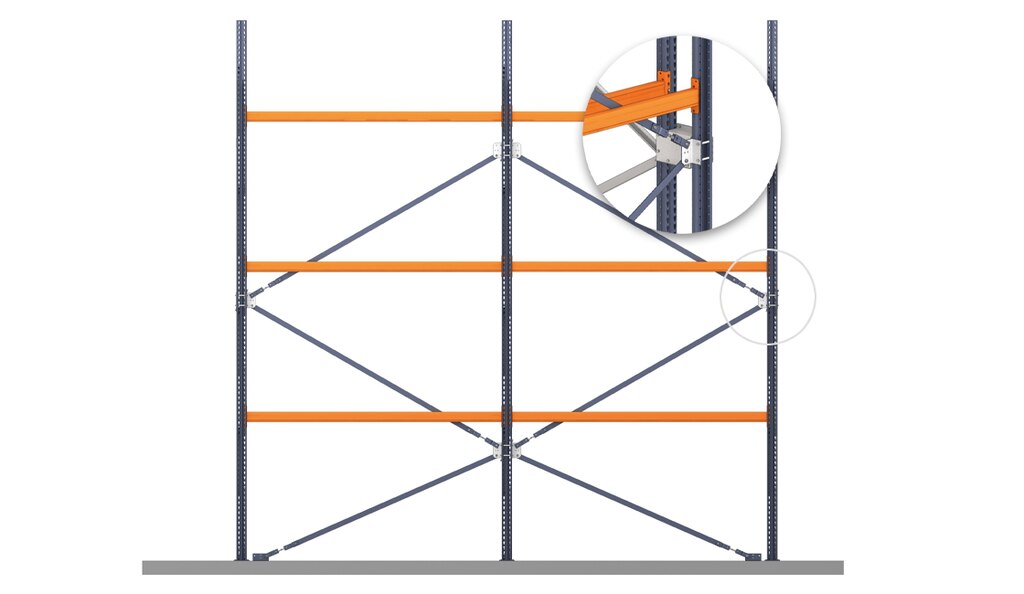

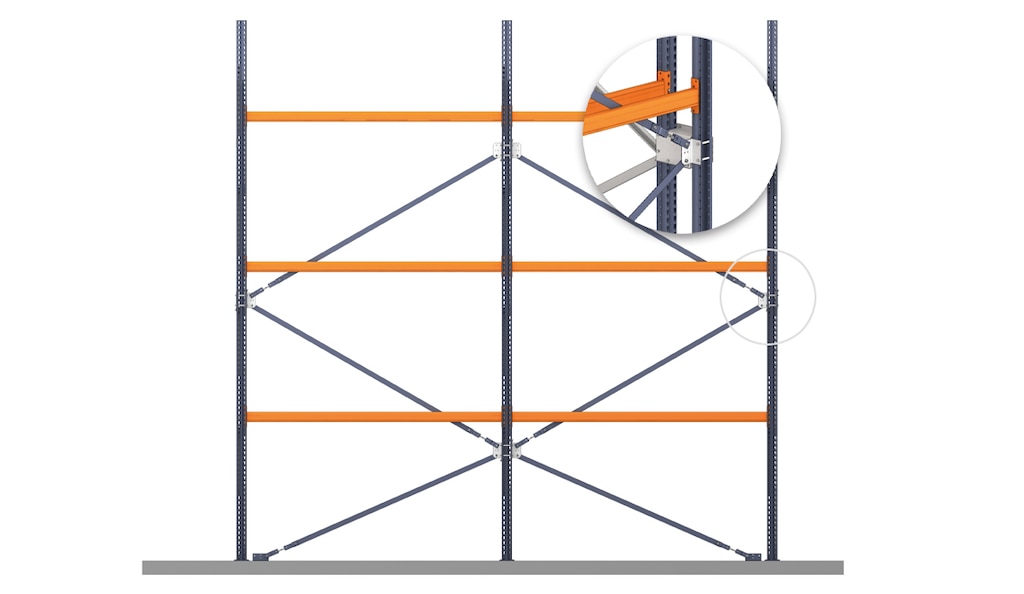

Usztywnienia

Metalowe elementy przytwierdzane do ram celem poprawy stabilności regału. Usztywnienia są wyposażone w śrubę rzymską zapewniającą odpowiednią sztywność.

Usztywnienia to metalowe elementy mocowane na ramach celem wzmocnienia konstrukcji
Usztywnienia to metalowe elementy mocowane na ramach celem wzmocnienia konstrukcji

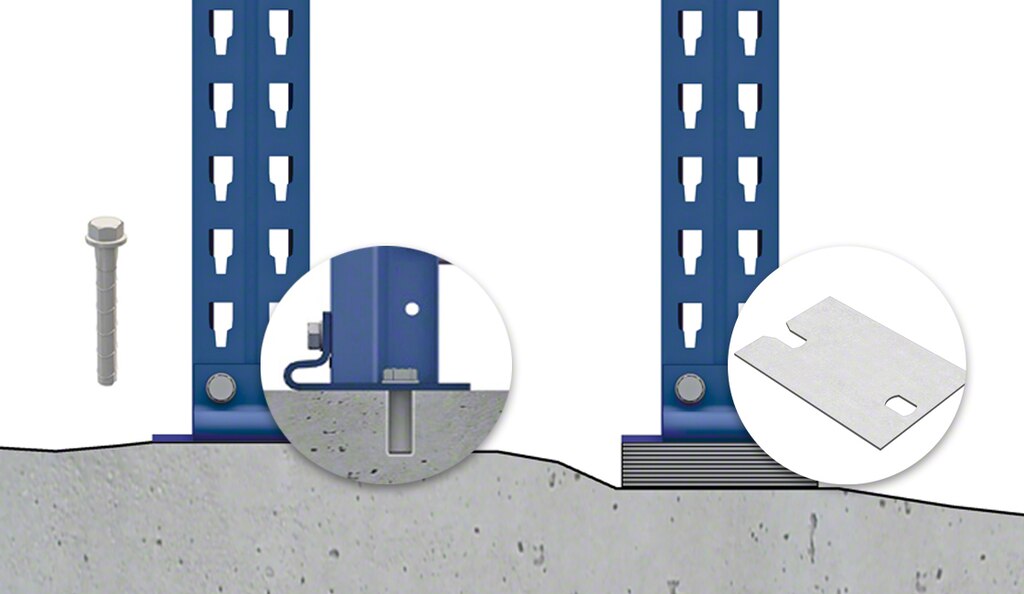

Podkładki poziomujące

Służą do wypoziomowania regału montowanego na nierównej posadzce, zapewniając utrzymanie środka ciężkości instalacji we właściwym miejscu.

Podkładki poziomujące umożliwiają idealne wyrównanie regału względem posadzki
Podkładki poziomujące umożliwiają idealne wyrównanie regału względem posadzki

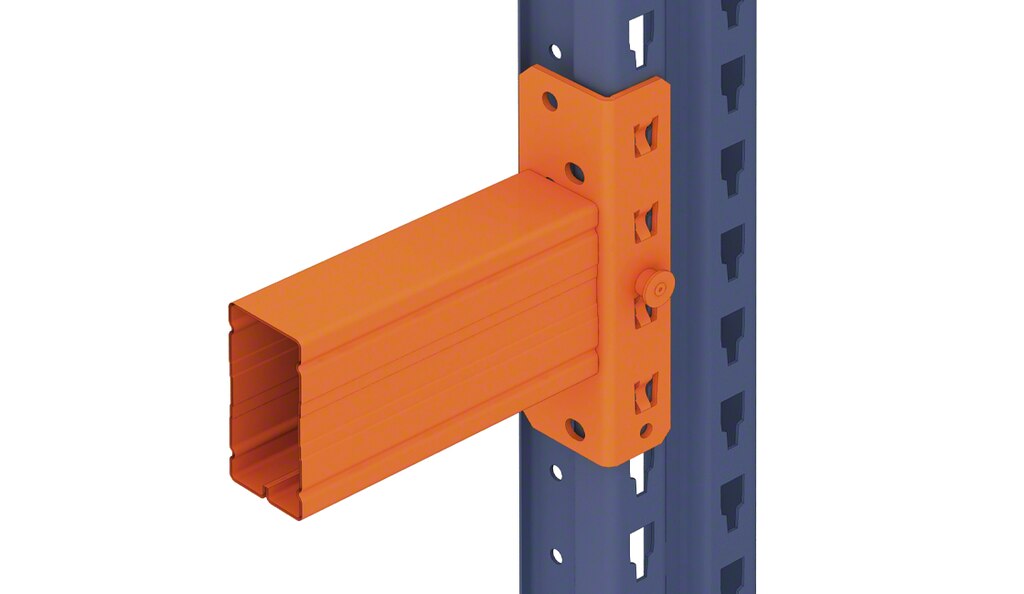

Zabezpieczenie blokujące

Element stanowiący dodatkowe zabezpieczenie przed przypadkowym wysunięciem belki ze słupa. Zabezpieczenie jest zintegrowane z belką, co uniemożliwia jego wyjęcie bez demontażu belki, zapewniając tym samym większe bezpieczeństwo całej konstrukcji.

Zabezpieczenie chroni belkę przed wysunięciem ze słupa
Zabezpieczenie chroni belkę przed wysunięciem ze słupa

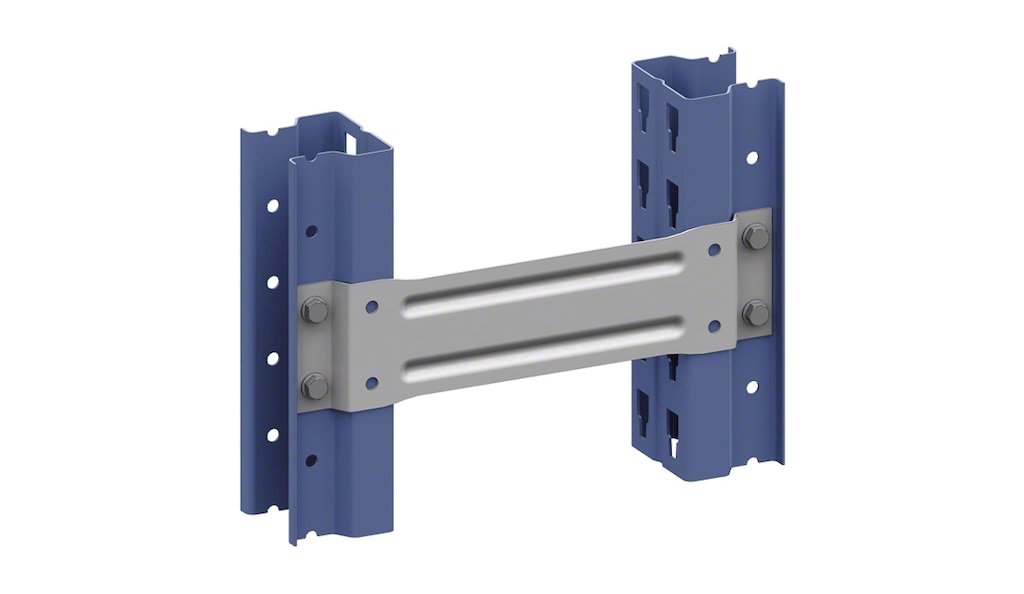

Załącze dystansowe

Metalowy element mocowany do słupów osobnych modułów regałowych dla zwiększenia stateczności całej konstrukcji.

Łącze przykręca się do słupów dwóch sąsiednich ram
Łącze przykręca się do słupów dwóch sąsiednich ram

Rodzaje półek

Towary układane na paletach nie wymagają zastosowania półek, ponieważ konstrukcja palety umożliwia jej oparcie bezpośrednio na belkach nośnych. Są one natomiast niezbędne w przypadku składowania produktów luzem. Rodzaj półki zależy od typu umieszczanych towarów.

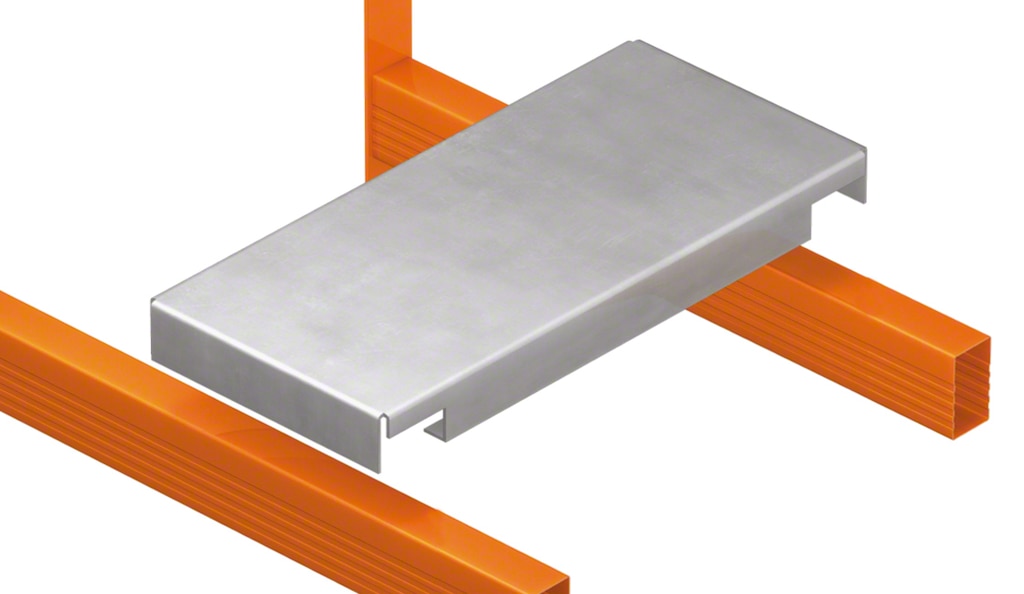

Panele ocynkowane

Układane bezpośrednio na belkach bez żadnych dodatkowych elementów mocujących. Dzięki dużej nośności idealnie nadają się do składowania bardzo ciężkich ładunków.

Panele ocynkowane idealnie nadają się do składowania ciężkich ładunków
Panele ocynkowane idealnie nadają się do składowania ciężkich ładunków

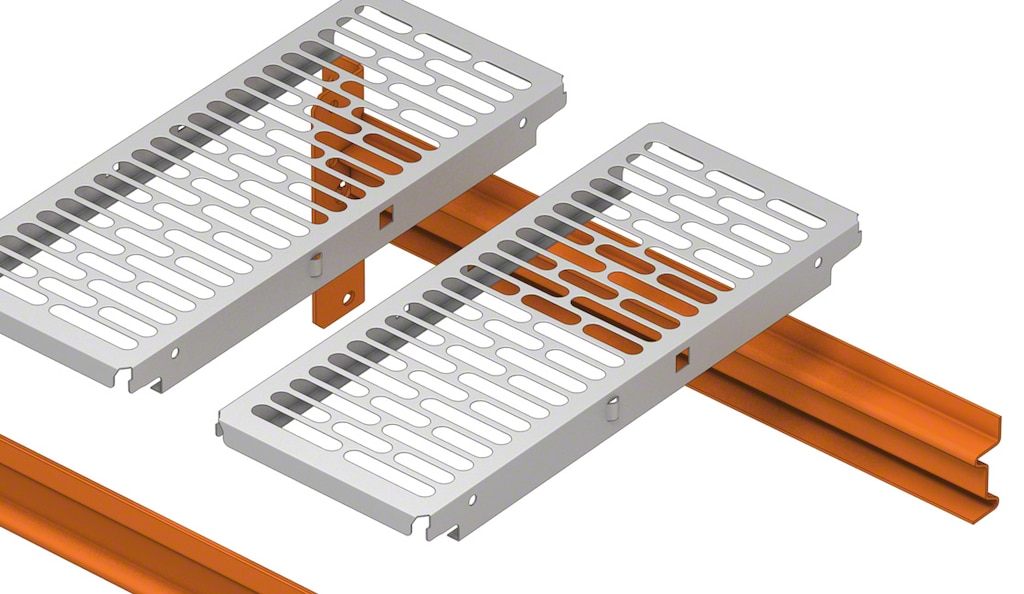

Panele perforowane

Układane bezpośrednio na poszczególnych poziomach regału, stosowane zazwyczaj przy wielopoziomowych systemach przeznaczonych do kompletacji. Ich głównym celem jest umożliwienie swobodnego przepływu wody w razie wystąpienia pożaru.

Półki perforowane doskonale sprawdzają się przy kompletacji wielopoziomowej
Półki perforowane doskonale sprawdzają się przy kompletacji wielopoziomowej

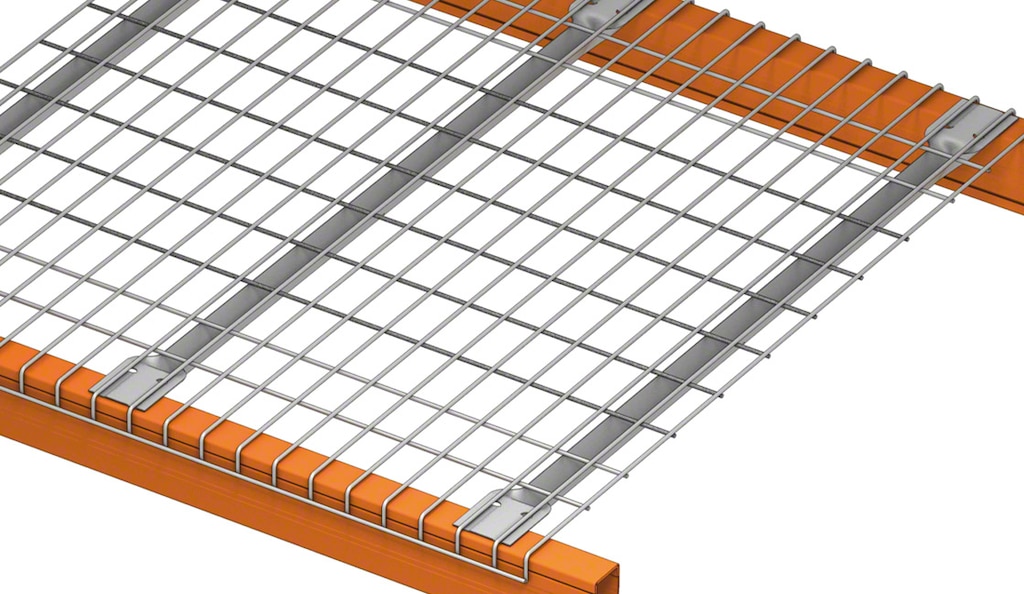

Półki siatkowe

Układane na belkach panele z siatki zgrzewanej, które zapewniają większą sztywność konstrukcji. Ich istotną zaletą jest nieblokowanie przepływu wody gaśniczej.

Panele z siatki umożliwiają swobodny przepływ wody w razie pożaru magazynu
Panele z siatki umożliwiają swobodny przepływ wody w razie pożaru magazynu

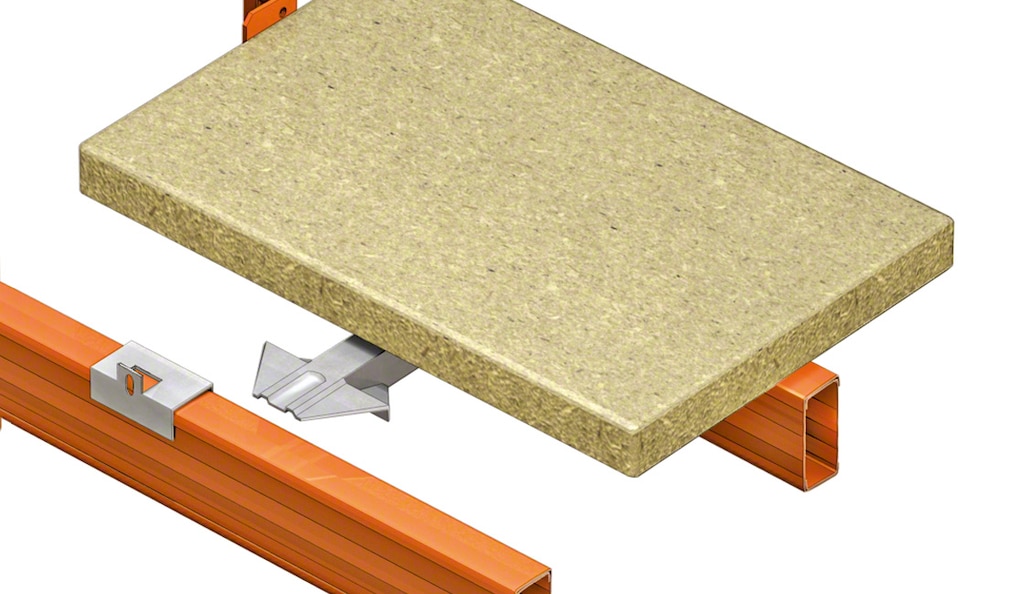

Półki z płyty wiórowej

Doskonale nadają się do składowania wszelkiego rodzaju ładunków. Zależnie od wielkości płyty i wagi umieszczanego na niej towaru może zostać wyposażona w dodatkowe trawersy zapobiegające odkształceniom.

Półki z płyty wiórowej doskonale nadają się do składowania wszelkiego rodzaju ładunków
Półki z płyty wiórowej doskonale nadają się do składowania wszelkiego rodzaju ładunków

Zabezpieczenia

Regały są wyposażone również w wiele elementów ochronnych, które mają zapewnić większe bezpieczeństwo ładunków, pracowników i samego obiektu. Najczęściej stosowane zabezpieczenia:

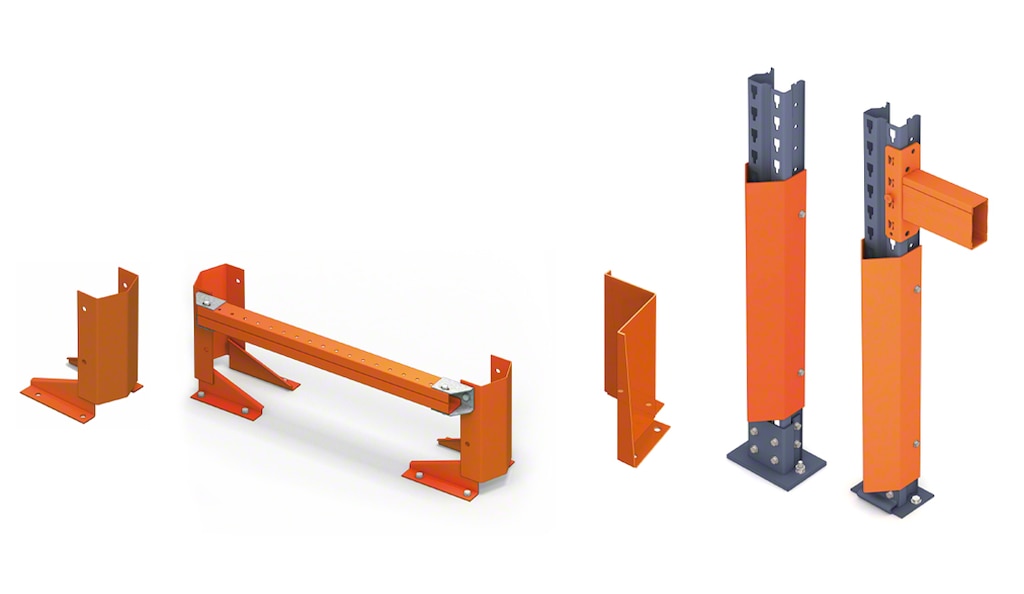

Osłony

Chronią konstrukcję przed uszkodzeniami wskutek przypadkowego uderzenia przez urządzenia transportu bliskiego. Wyróżniamy następujące rodzaje osłon:

  • Osłona słupa służy do ochrony konstrukcji w magazynach obsługiwanych przy użyciu wózków widłowych.
  • Osłona ramy montowana zazwyczaj przy dwóch sąsiednich ramach znajdujących się przy ciągu komunikacyjnym.
  • Osłona narożna wykonana z giętej blachy i montowana przy słupach zewnętrznych w przypadku braku możliwości zastosowania standardowej osłony.
  • Wzmocnienie słupa przydatne w sytuacjach, gdy wymagana jest ochrona słupa nie tylko przy podstawie, ale również na określonej wysokości.
Elementy konstrukcyjne regału mogą być wyposażone w osłony
Elementy konstrukcyjne regału mogą być wyposażone w osłony

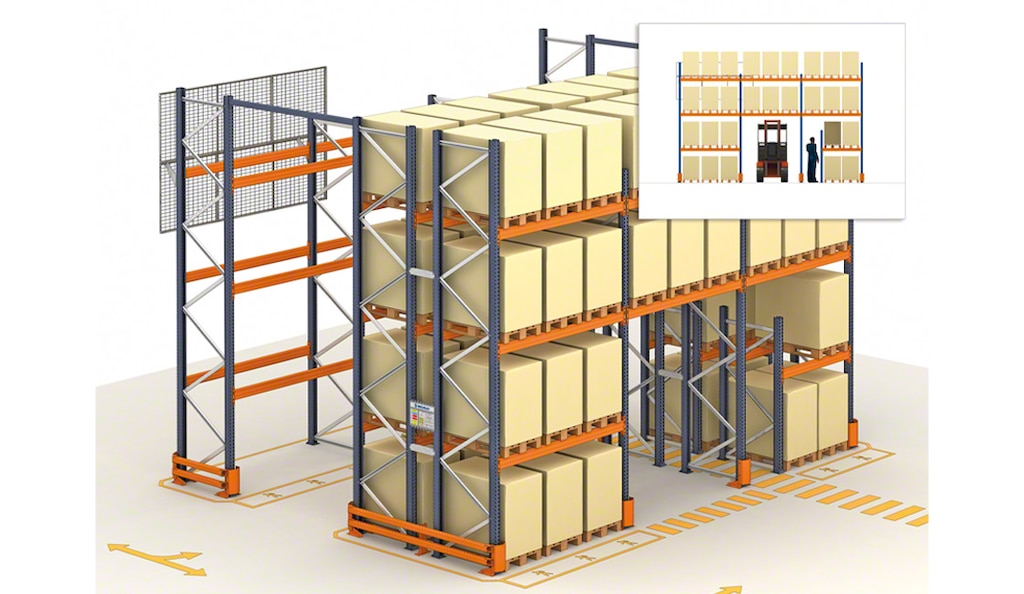

Siatka zabezpieczająca

Zabezpieczenie mocowane z tyłu regału, które chroni ładunki przed upadkiem z wysokości.

Siatki zapobiegają wypadnięciu ładunków z regału, zwiększając bezpieczeństwo w magazynie
Siatki zapobiegają wypadnięciu ładunków z regału, zwiększając bezpieczeństwo w magazynie

Akcesoria do składowania nietypowych ładunków

Regały paletowe można łatwo dostosować do magazynowania ładunków o rozmaitych kształtach. Najczęściej stosowane akcesoria:

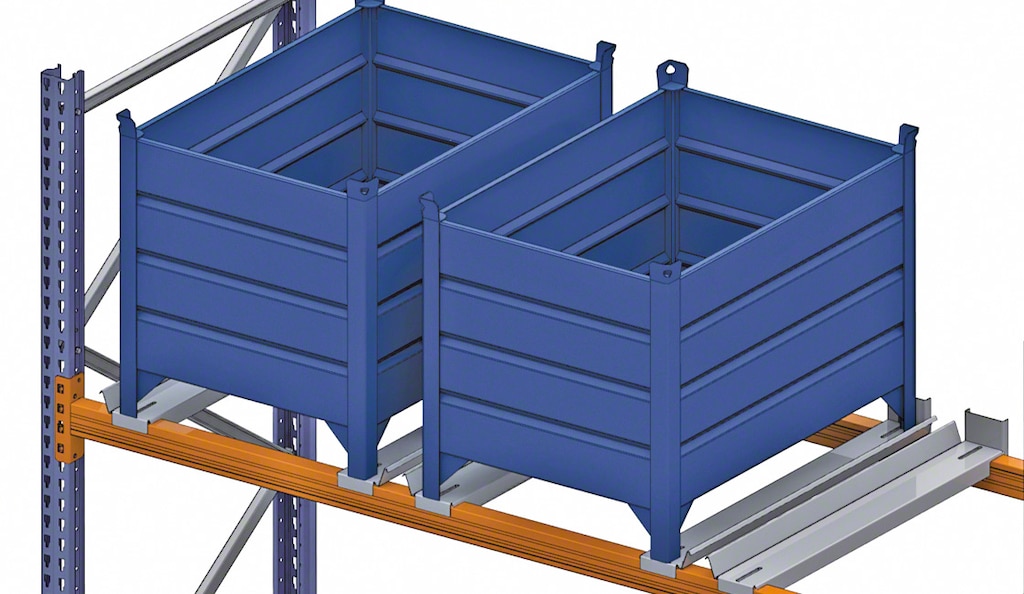

Wsporniki kontenera

Elementy metalowe, podobne do trawersów, układane prostopadle do belek nośnych. Ułatwiają bezpieczne przechowywanie kontenerów z płozami. Na każdy kontener przypadają dwa wsporniki montowane po obu stronach jednostki ładunkowej.

Wsporniki kontenera to metalowe profile zapewniające bezpieczne przechowywanie tego typu jednostek ładunkowych
Wsporniki kontenera to metalowe profile zapewniające bezpieczne przechowywanie tego typu jednostek ładunkowych

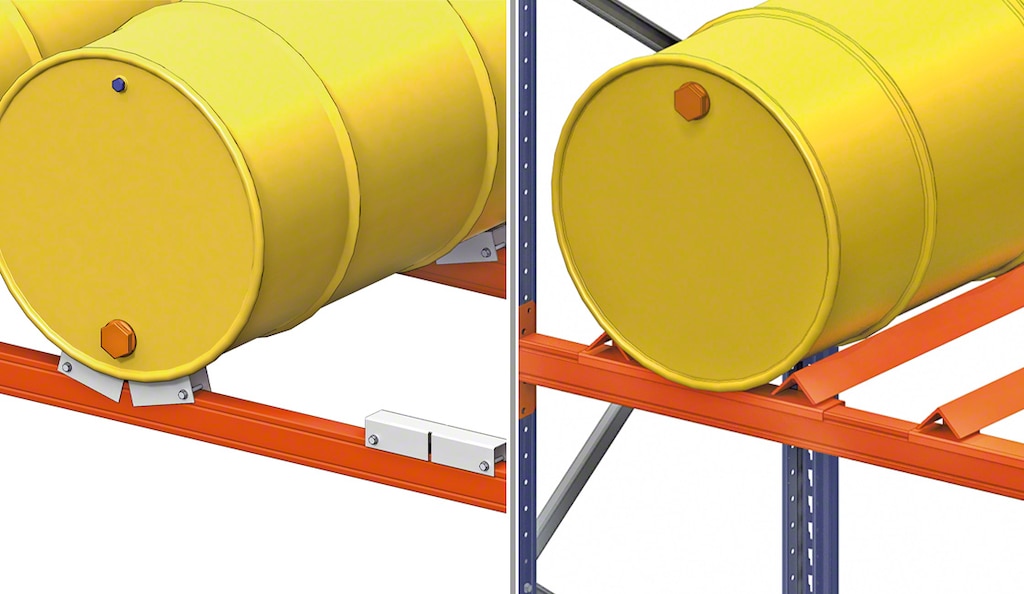

Wsporniki beczek

Elementy ułatwiające składowanie beczek bądź ładunków cylindrycznych. Wykonane są z kątowników, które zabezpieczają beczkę przed stoczeniem się, lub ze wsporników wyposażonych w rolki umożliwiające obrót beczki.

Wsporniki beczek to montowane na belkach elementy ułatwiające składowanie ładunków cylindrycznych

Wsporniki beczek to montowane na belkach elementy ułatwiające składowanie ładunków cylindrycznych

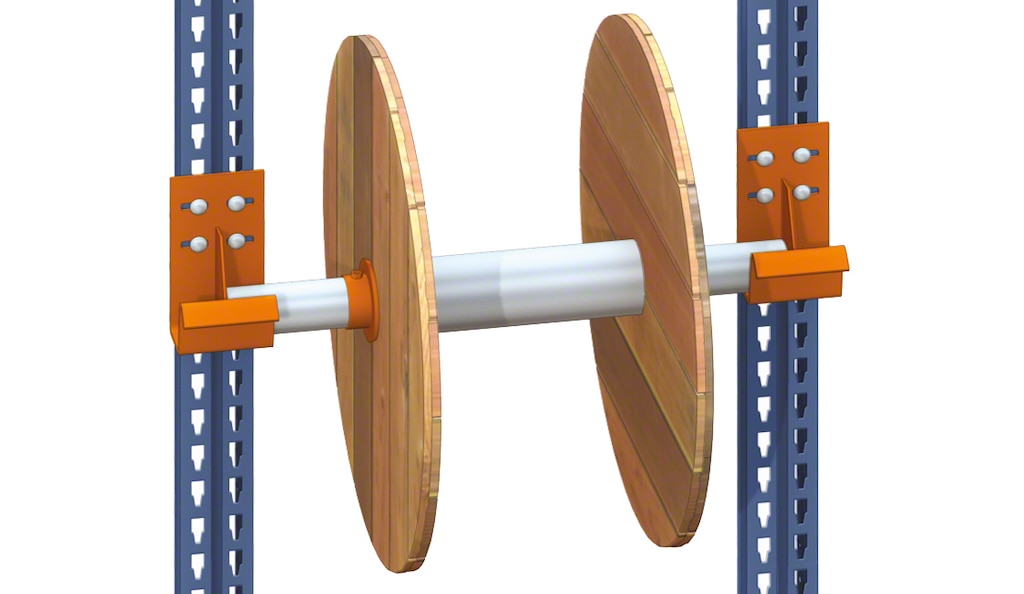

Wsporniki szpul

Elementy umożliwiające magazynowanie szpul i rolek. Montowane w jednym z dwóch możliwych układów, zależnie od charakterystyki towaru, jego wymiarów lub funkcji regału w magazynie.

Wsporniki szpul to dodatkowe elementy mocowane na regale w celu łatwiejszego składowania produktów zawiniętych na szpulach i rolkach
Wsporniki szpul to dodatkowe elementy mocowane na regale w celu łatwiejszego składowania produktów zawiniętych na szpulach i rolkach

Elementy oznakowania

W tym punkcie omówimy elementy, które nie wchodzą w skład konstrukcji, ale są istotne z punktu widzenia bezpieczeństwa i higieny pracy w magazynie oraz identyfikacji towarów. Najczęściej spotykane elementy z tej grupy:

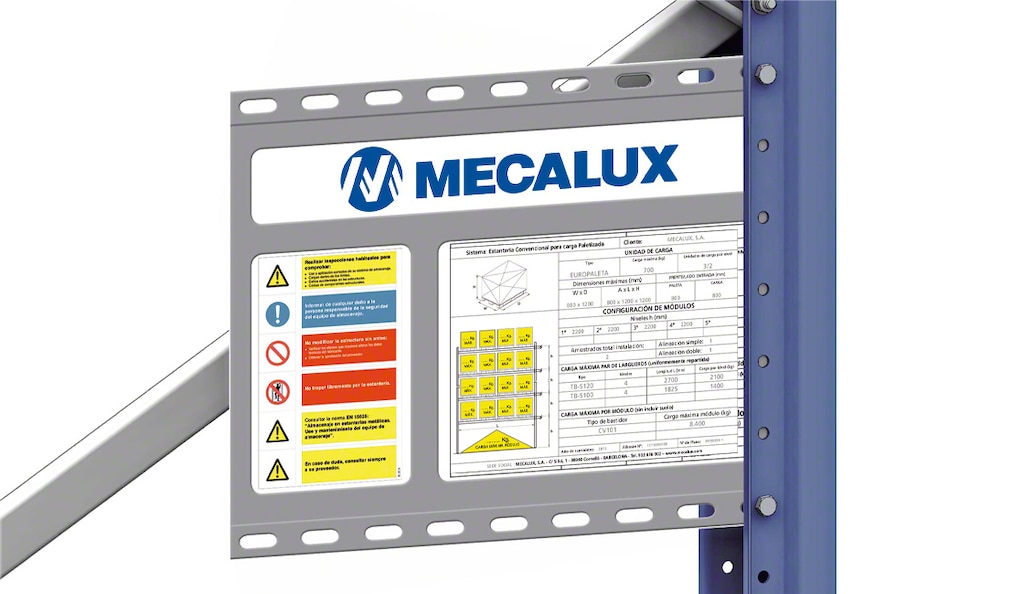

Etykieta identyfikacyjna

Prostokątna tabliczka z PVC zawierająca wszystkie istotne dane techniczne regału. Montowana na końcach regałów w miejscu widocznym dla magazynierów, serwisantów oraz order pickerów.

Tabliczka znamionowa zawiera wszystkie istotne dane techniczne regału
Tabliczka znamionowa zawiera wszystkie istotne dane techniczne regału

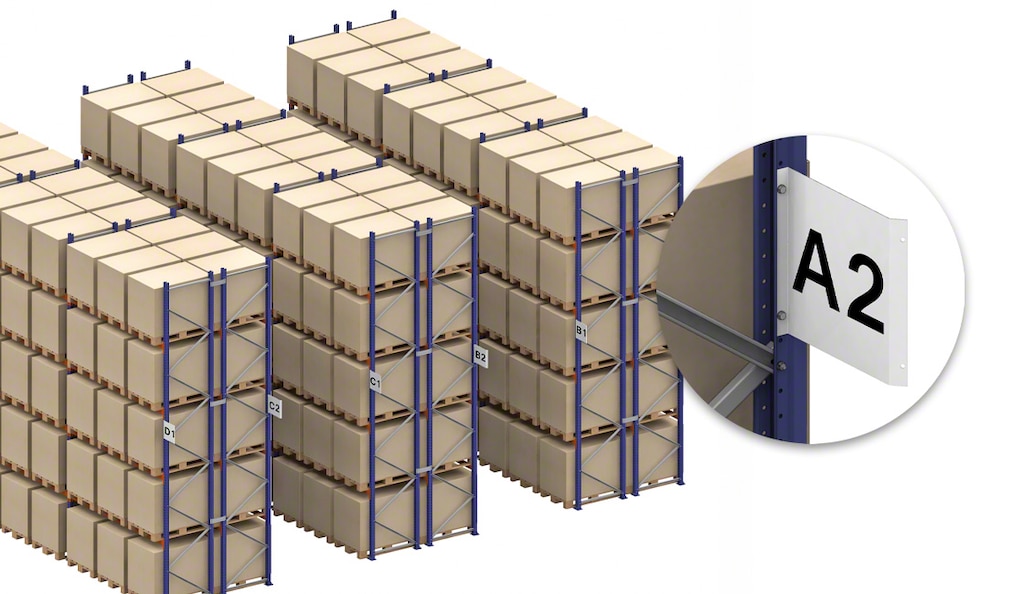

Tabliczki

Prostokątne tabliczki z wewnętrznym oznaczeniem, umieszczone na końcach regałów (przy wejściach do korytarzy). Ułatwiają pracownikom orientację w magazynie i pozwalają łatwo określić rodzaj składowanych towarów.

Tabliczki to przykręcane do słupów elementy informacyjne, które ułatwiają pracownikom orientację w magazynie
Tabliczki to przykręcane do słupów elementy informacyjne, które ułatwiają pracownikom orientację w magazynie

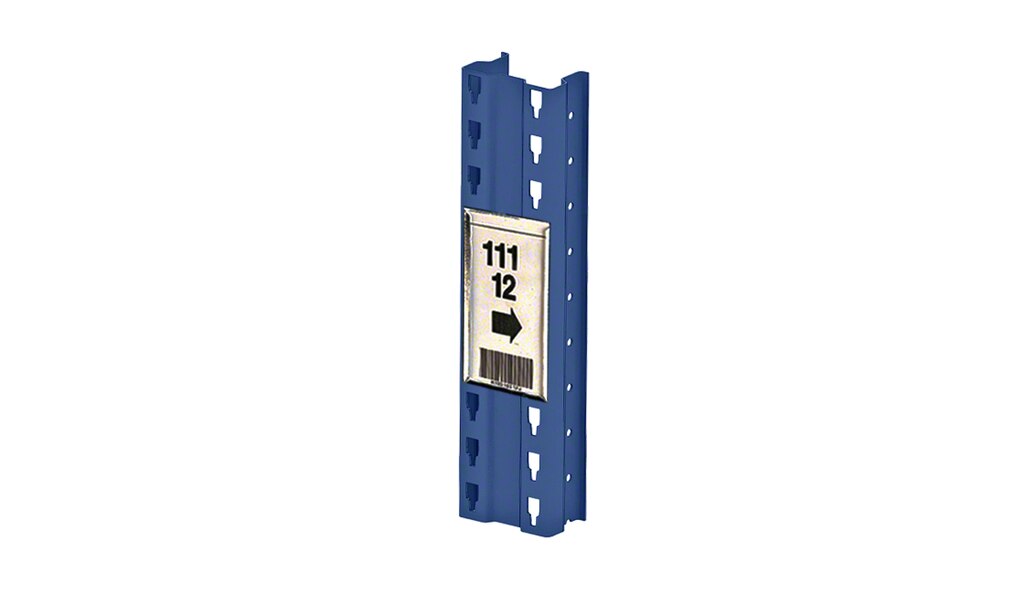

Oprawki na etykiety

Mocowane na słupach lub belkach nośnych regałów elementy ułatwiające identyfikację towarów. Etykiety identyfikacyjne można naklejać bezpośrednio na konstrukcję lub wkładać do specjalnych oprawek.

Do mocowanych na słupach oprawek wkłada się etykiety z wewnętrznym oznaczeniem kodowym regałów
Do mocowanych na słupach oprawek wkłada się etykiety z wewnętrznym oznaczeniem kodowym regałów

Jakość i bezpieczeństwo regałów magazynowych

Poszczególne elementy konstrukcyjne regału mają za zadanie zapewnić jego odpowiednią stabilność, sztywność i nośność. Systemy magazynowe można łatwo dostosować do składowania towarów o rozmaitych kształtach i masie przy użyciu wielu dostępnych na rynku dodatkowych elementów.

Elementy regału, takie jak np. usztywnienia i trawersy, pozwalają zwiększyć stabilność konstrukcji, a szeroka gama wszelkiego rodzaju półek i belek nośnych umożliwia dostosowanie systemu do indywidualnych wymagań klienta. Jeżeli chcesz dowiedzieć się więcej o regałach magazynowych firmy Mecalux, koniecznie skontaktuj się z nami. Nasi eksperci doradzą Ci, jak wybrać najlepsze rozwiązania dla Twojego obiektu logistycznego.
